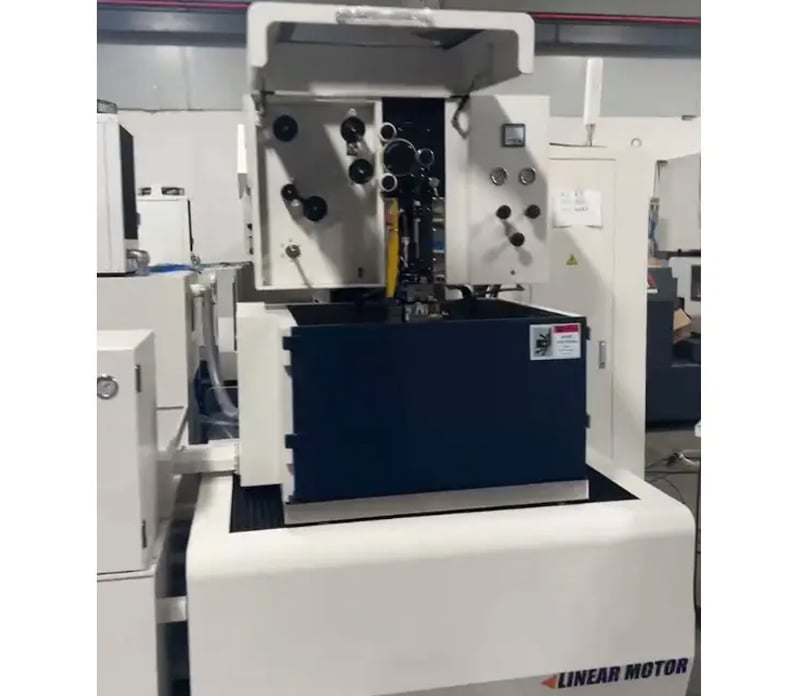

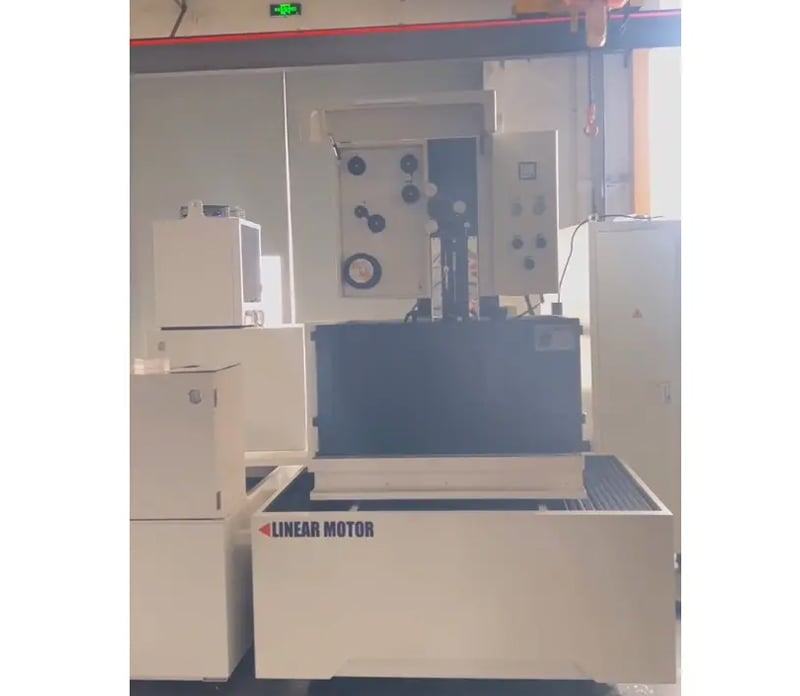

آلة قطع الأسلاك النحاسية عالية الدقة DS430 EDM CNC لقطع الأسلاك بالخيط التلقائي من النوع النحاسي EDM

آلة قطع الأسلاك النحاسية عالية الدقة DS430 EDM CNC لقطع الأسلاك بالخيط التلقائي من النوع النحاسي EDM

- نوع الماكينة: سلك EDM
- CNC أم لا: CNC
- المكونات الأساسية: PLC
- الوزن (كيلوغرام): 3300
- الضمان: سنة واحدة
- فحص الفيديو الصادر: متوفر
- تقرير اختبار الآلات: مقدم
- مكان المنشأ: جيانغسو، الصين
- الاسم التجاري: تشوانجيوان
- الأبعاد: 2700mmx2600mmx2300mm
- نقاط البيع الرئيسية: السعر التنافسي
- مسار المحور XY: 400x300 مم
- محور U-V السفر: 80x80mm
- محور Z: 250mm ((ارتفاع الغمر لمعالجة 220mm)
- الحجم الأقصى لجزء التصنيع: 840mmx750mmx240mm

مقدمة

السمات الرئيسية

خصائص محددة للصناعة

نوع الآلة

سلك EDM

سمات أخرى

CNC أم لا	CNC
المكونات الأساسية	PLC
الوزن (كجم)	3300
ضمان	سنة واحدة
فيديو الفحص الخارجي	مقدم
تقرير اختبار المعدات	مقدم
مكان المنشأ	جيانغسو، الصين
اسم العلامة التجارية	تشوانجيوان
الأبعاد (LWH)	2700mmx2600mmx2300mm
نقاط البيع الرئيسية	سعر تنافسي
مسار المحور XY	400×300 ملم
السفر على المحور UV	80×80ملم
حركة المحور Z	250mm ((ارتفاع الغمر للعملية 220mm)
الحجم الأقصى لجزء المعالجة	840mmx750mmx240mm
الحد الأقصى لوزن العمل	500 كجم
أسرع سرعة استيعاب	330 ملم/ثانية
عدد المحاور القابلة للبرمجة	5 محاور (X، Y، Z، U، V)
السرعة القصوى للمشي	1500.0mm/min
قطر الأسلاك القابلة للآلات	0.15-0.3ملم
أقصى حد لتوتر الخط	0.5 إلى 2.4 كجم

التعبئة والتسليم

وحدات البيع:	عنصر واحد
حجم العبوة الواحدة:	270×260×230 سم
الوزن الإجمالي الفردي:	3300000 كجم

أوصاف المنتجات من المورد

نظرة عامة

وصف المنتج

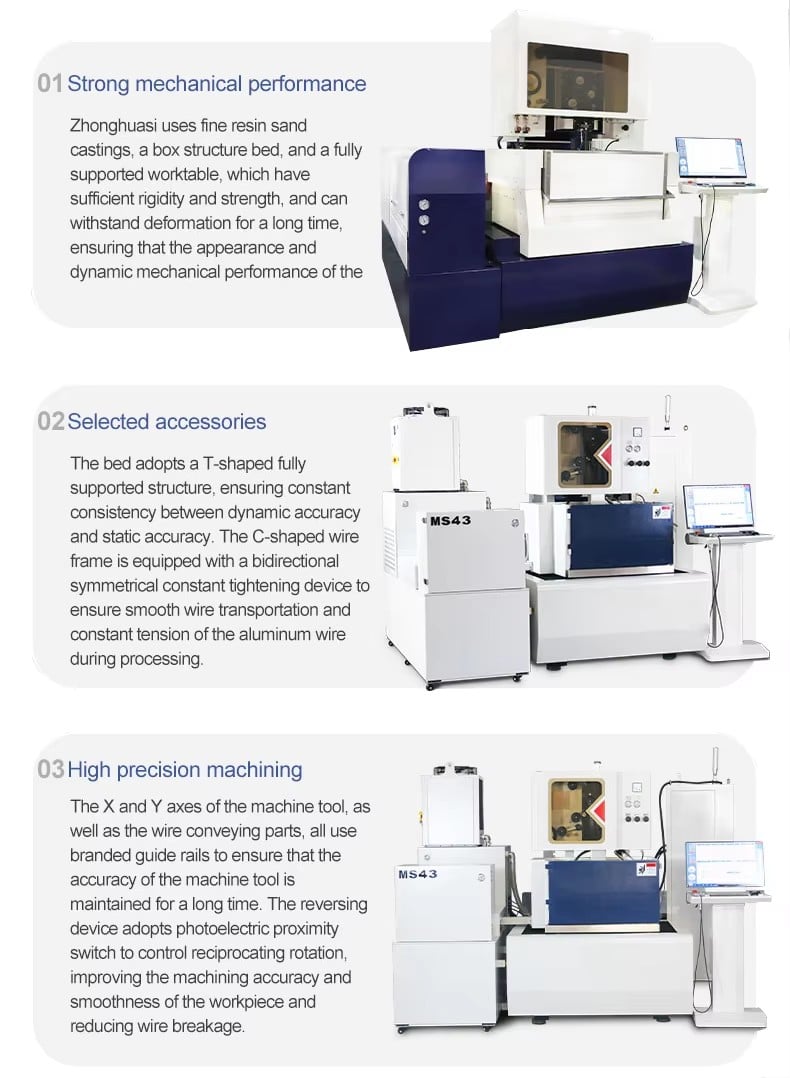

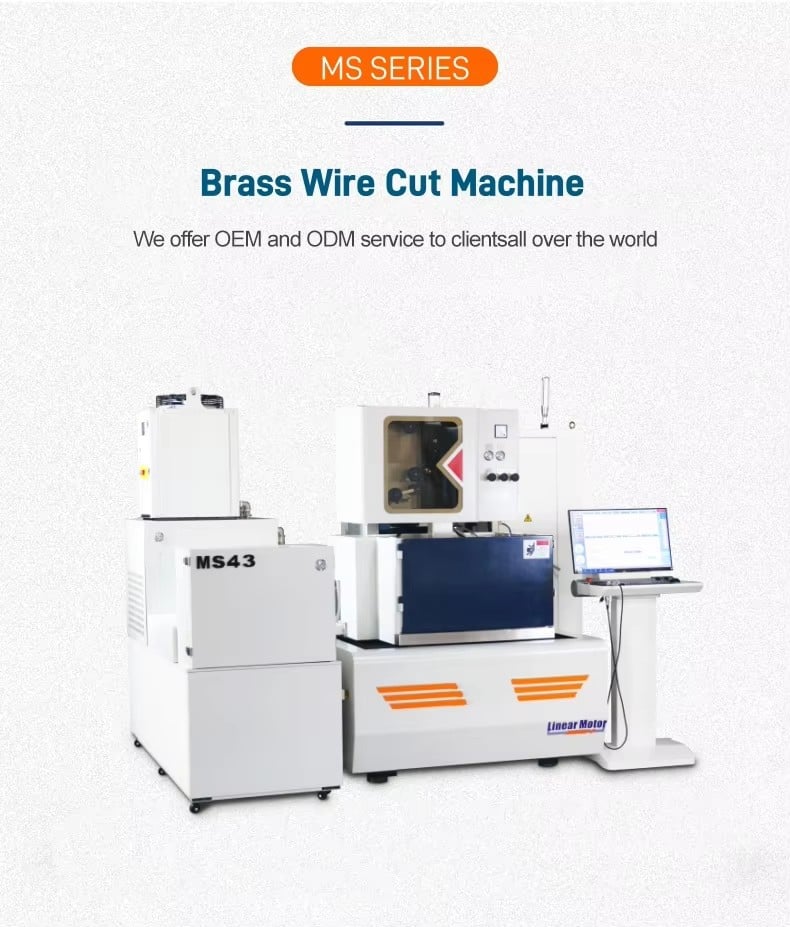

آلة قطع الأسلاك النحاسية الهيكل الميكانيكي:

1.دقة ≤ ± 0.005mm،دقة التعيين ≤ ± 0.005mm
2.أفضل خشونة سطحية ≤ Ra0.65μm
3.الحد الأقصى القياسي للقطع: ± 15°/80mm
4.يتم صب الجسم الميكانيكي من حديد صلب عالي الشكل T
5. يتم تشغيل محاور X و Y بواسطة محركات خطية
6.U، V، Z محور تبني محرك خدمة التيار المتردد
7. ويندوز 10 وحدة تحكم النظام و واجهة تشغيل ويندوز
8.نظام التشويش الآلي الثابت والسرعة العالية (اختياري)
9.موارد الطاقة المفيدة للغاية
دقة شاشة العرض 10.1UM
11. وظيفة تباطؤ الزاوية عالية الدقة
12.نظام درجة حرارة ثابتة لسائل المعالجة

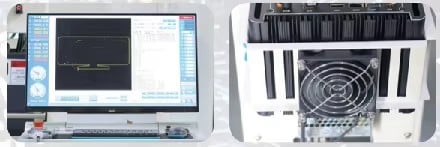

تكوين التحكم بالإنترنت:

1.Windows 10 واجهة تشغيل إصدار Windows
شاشة HD LED بطول 2.27 بوصة

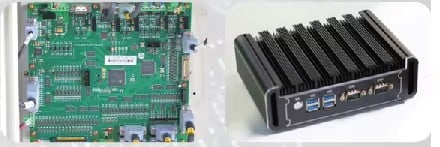

كمبيوتر صناعي من 3.64 بت مع 8 جيجابايت من مساحة الذاكرة
4.المحرك الصلب الصناعي ذو الـ 64 جيجابايت
5.استخدم القرص U للوصول إلى البيانات
وظيفة وصول بيانات الشبكة RJ-45
7.مع تشغيل مربع التحكم اليدوي
8.شاشة التحكم بالفأرة والمفاتيح
9.2D / 3D عرض قطع الرسومات
10.التكنولوجيا المضادة للتداخل

ماكينة تقطيع الأسلاك بالشرارة--المعلمة

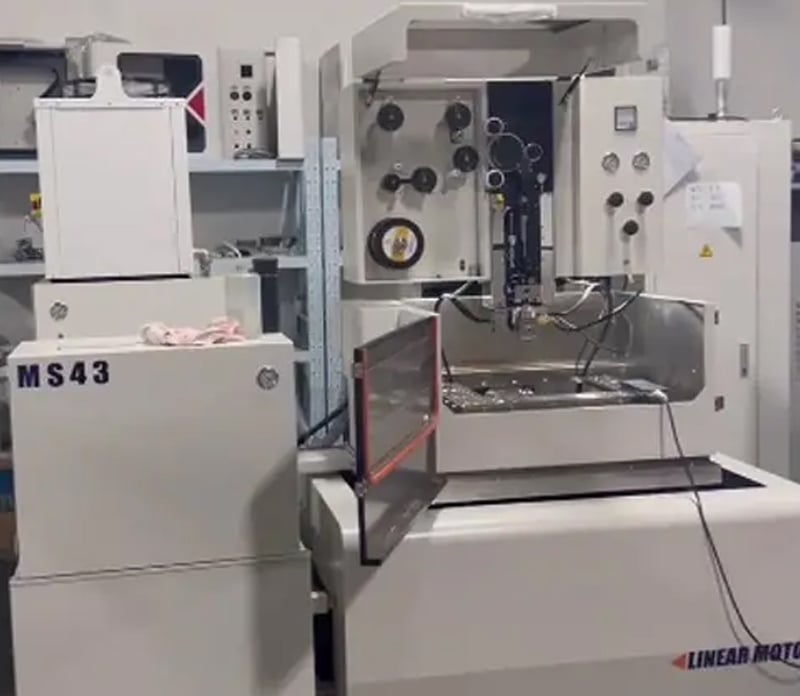

	MS43	MS65	DS430	DS640
مسار المحور XY	400×300 ملم	600×500 مم	400×300 ملم	600×400 مم
السفر على المحور UV	60×60ملم	100x100 مم	80×80 ملم	100x100 مم
حركة المحور Z	250mm (ارتفاع الغمر للمعالجة 220mm)	300mm (ارتفاع الغمر لمعالجة 270mm)	250mm (ارتفاع الغمر للمعالجة 220mm)	300mm (ارتفاع الغمر لمعالجة 270mm)
الحجم الأقصى لجزء المعالجة	780mmx600mmx220mm	1000ملم × 850ملم × 290ملم	840mmx750mmx240mm	1000ملم × 800ملم × 290ملم
الحد الأقصى لوزن العمل	400KG	600كجم	500 كجم	600كجم
ارتفاع مقعد العمل فوق الأرض	950-1000ملم	950-1000ملم	900-950ملم	900-950ملم
عدد المحاور القابلة للبرمجة	5 محاور (X، Y، Z، U، V)	5 محاور (X، Y، Z، U، V)	5 محاور (X، Y، Z، U، V)	5 محاور (X، Y، Z، U، V)
السرعة القصوى للمشي	1500.0mm/min	1500.0mm/min	1500.0mm/min	1500.0mm/min
قطر الأسلاك القابلة للآلات	0.15-0.3ملم	0.15 -0.3 ملم	0.15-0.3ملم	0.15-0.3ملم
الحد الأقصى للقدرة على تحمل الحمل للدفة	10.0 كجم	10.0 كجم	10.0 كجم	10.0 كجم
أقصى حد لتوتر الخط	0.5 إلى 2.4 كجم	0.5 إلى 2.4 كجم	0.5 إلى 2.4 كجم	0.5 إلى 2.4 كجم
أسرع سرعة استيعاب	330 ملم/ثانية	330 ملم/ثانية	330 ملم/ثانية	330 ملم/ثانية
زاوية التصنيع الشوكية القصوى	+-15°/80mm (يتطلب قناع العين ذو الزاوية العريضة المقدم بنفسه)	+-15°/80mm (يتطلب قناع العين ذو الزاوية العريضة المقدم بنفسه)	+-15°/80mm (يتطلب قناع العين ذو الزاوية العريضة المقدم بنفسه)	+-15°/80mm (يتطلب قناع العين ذو الزاوية العريضة المقدم بنفسه)
وزن الآلة	2500 كجم	3400 كجم	3300كجم	3800 كجم
الأبعاد الميكانيكية	2860mmx2235mmx2090mm	3300mmx2600mmx2250mm	2700mmx2600mmx2300mm	3100mmx2900mmx2300mm


في تطوير المنزل من المراقبين

تم تصميمه بشكل جيد ليكون مشفر NC لأجهزة متعددة العلامات التجارية، ولا تحتاج إلى تعديل. يوصى بشدة لتداول برنامج NC وإدارته بسبب ميزته سهلة الاستخدام. توفر شاشة التشغيل كميات كبيرة من الرموز الرسومية، على الإن هذه تسمح للمشغل بفهم حالة الماكينة الحالية والتحكم بسهولة في نتائج التصنيع.


التحكم في الحركة عالية الاستجابة

و جهاز التحكم مع رقاقة DSP التحكم في الحركة في الوقت الحقيقي و استجابة الخدمة يمكن دائما أن تتبع البرنامج بدقة




الأسئلة الشائعة

س: هل أنتم مصنع؟
ج: نعم، نحن مصنعون لخطوط القطع حسب الطول، ولدينا فريقنا الفني الخاص، وورشة عمل تبلغ مساحتها حوالي 80،000 متر مربع، نرحب بزيارتكم!

س: ما هي شروط الدفع التي تقبلونها؟
ج: نحن مرنون بشأن شروط الدفع، ويمكننا أيضًا مساعدتك في التمويل، يرجى الاتصال بنا للحصول على التفاصيل!

س: ما هي المعلومات التي ستحتاجها لتقديم الاقتراح؟
أ: وزن الملف، عرض الملف، سمك الملف، مادة الملف، الحد الأقصى لطول القطع، سرعة القطع ومتطلباتك الخاصة.

س: ماذا يجب أن أفعل لبدء عمل جديد؟
ج: يرجى الاتصال بنا على الفور، ونحن نقدم خدمة استشارية مجانية قبل البيع. كما يمكننا مساعدتك في حل مشكلة تدريب العمال.

س: هل تقدمون التدريب والصيانة؟
ج: نعم، وذلك لزيادة كفاءة الإنتاج، وذلك عند وصول الماكينة إلى ميناء المستورد.
ستقوم شركتنا بإرسال مهندسين لتثبيت الماكينة ويكونوا مسؤولين عن تدريب عمال العميل حتى يتمكنوا من تشغيل الماكينة بمهارة.
خلال فترة الضمان، إذا لم يتمكن الجهاز من العمل بشكل طبيعي، بعد تلقي إشعارك، في غضون 24 ساعة، سوف نرسل
المهندسين إلى المصنع الخاص بك للمعالجة؛ إذا كان الضرر اصطناعيًا، فيجب فرض تكلفة.
كل آلة تغادر المصنع ستكون مصحوبة بتعليمات باللغة الإنجليزية ذات الصلة بما في ذلك دليل الصيانة ودليل التشغيل.

س: لماذا اخترتكم؟ ما هو الفرق بينكم وبين الموردين الصينيين الآخرين؟
ج: لقد تخصصنا في هذا المجال لأكثر من 20 عامًا. يتم تصدير خطوط القطع حسب الطول لدينا إلى العديد من البلدان في العالم.
يمكنك الحصول على منتج عالي الجودة وخدمة احترافية أفضل من Hitech بنفس السعر.
